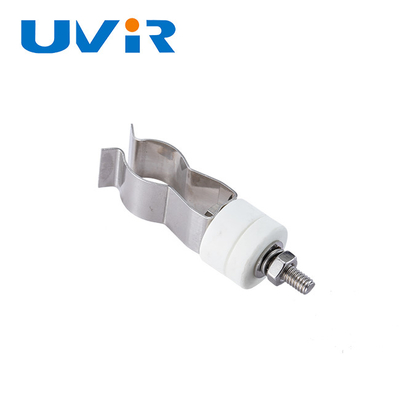

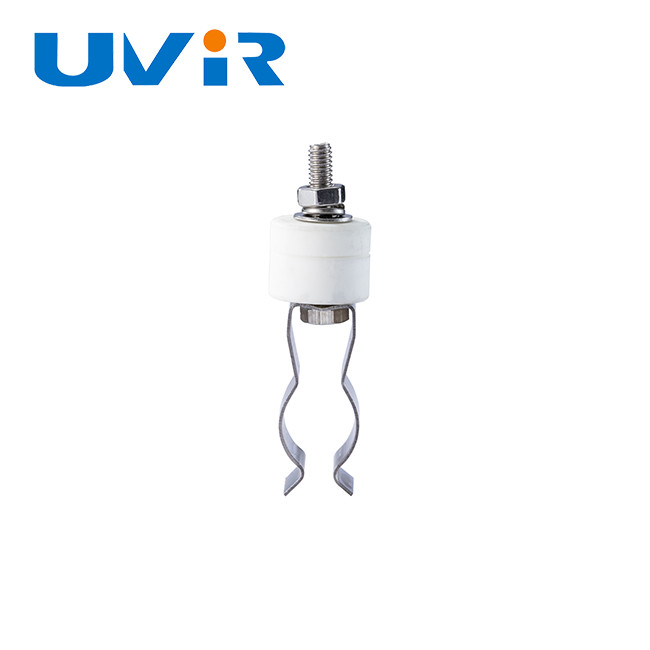

SC05 Keramische aluminium IR-lamphouder voor middelgolf-twin-lampen

• Implementeren van een strikt kwaliteitssysteem volgens ISO9001
• Alle producten worden vóór levering individueel getest
• Punctuele levering: monsters binnen 5 werkdagen, bulkorders binnen 25 dagen
• Betrouwbare dienstverlening na verkoop
• ODM- en OEM-diensten beschikbaar
• Laag MOQ-beperking (100 stuks)
• 24/7 klantenservice met antwoorden binnen 24 uur

Tweelingbuis doorsnede	a.	b.	c.	d	e	M	UVIR NO.
	10	23	25	20	10	M5 x 20	GJ0002L
	15	33	30	25	15	M5 x 25	GJ0003L
	8	18	25	25	10	M5 x 20	GJ0001L

De infrarood-tweetube-emitter is alleen geschikt voor horizontale werking.

Om onze IR-emittenten te installeren, worden gewoonlijk één bevestiging en één veerclamp en, indien nodig, één of meerdere centrale steunstukken gebruikt, allemaal vervaardigd door HNI.De IR-tweelingbuisemitter moet op een stabiele steun (staal steunplaat) worden bevestigd.: > 1,5 mm).

De IR-emittenten moeten in de volgende volgorde worden gemonteerd:

1. Boren van montagegaten met Φ9,2 mm voor de klemveer in de steun (montageplaat) op afstand L.
2. Schroef de klemveer op zijn plaats met keramische spoelen op de montageplaat.
3. Druk op de IR-emitter in positie in de vasthoudende veerclip. De emitter moet op het hele oppervlak gericht zijn dat moet worden verwarmd. De gouden reflector moet op de draagplaat gericht zijn.
4. Klem de noten op de gekneusde noot.

Het trekken van de looddraad mag geen spanning veroorzaken op de persdichting.

Montageafmetingen:
L = totale lengte van de zender LG:2x35 mm (tweezijdige aansluiting) of
L = totale lengte van de zender LG:35 mm -20 mm (eenzijdige aansluiting)

Als de volgende totale emitterlengten voor LG worden overschreden, is een centrale steun nodig:
Buis afmetingen:23 x 11, LG >1 500 mm en buis afmetingen 34x14, LG > 2000 mm

Na installatie moet de kwartsglasbuis van de IR-emitter aan de zijkant worden schoongemaakt zonder vergulding. please use the cleaning cloth included in our delivery or a clean linen cloth (without textile finishing agents) soaked in methylated spirit (such as rubbing alcohol) to remove any impurities/soiling or fingerprints from the surface.

De maten worden geïllustreerd met specifieke afmetingen in de gedetailleerde specificaties. Controleer de specificaties voordat u bestellingen plaatst.U kunt rechtstreeks contact met ons opnemen.
